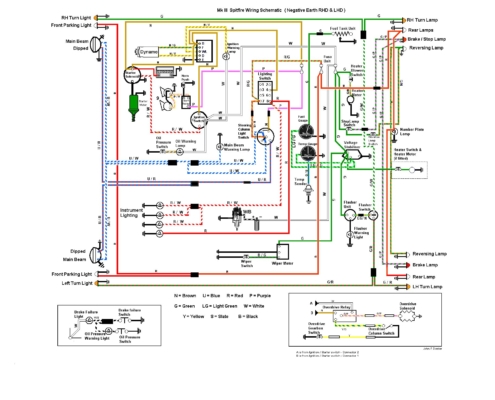

Di seguito sono riportati gli schemi degli impianti elettrici delle varie versioni delle Triumph Spitfire.
Ulteriori schemi di impianti elettrici delle versioni 1500 e degli Over Drive sono consultabili nel sito di Spitfire & GT6 Magazine al seguente link : http://www.triumphspitfire.com/wiring.html .
Il link seguente, invece, riporta la colorazione dei cavi elettrici: http://www.dimebank.com/LucasColours.html
